Шаговые двигатели — это сердце точного перемещения в 3D-принтерах, фрезерных станках с ЧПУ, робототехнике и даже в медицинском оборудовании. А среди всех размеров самый популярный — Nema23. Он достаточно мощный, чтобы нести фрезу, и при этом компактный (56×56 мм). В этой статье без рекламы разберем, что значит маркировка Nema, технические характеристики (ток, момент, индуктивность), как подключить его к драйверу и выбрать блок питания. Вы узнаете, чем Nema23 отличается от Nema17 и Nema34, и как не ошибиться при покупке для своего проекта.
Nema23 разрабатывался как стандарт для промышленной автоматизации, но благодаря доступности стал популярен среди самодельщиков. Многие детали можно заказать в специализированных магазинах. Подробные спецификации на разные модели (длина корпуса, ток обмоток, крутящий момент) собраны по ссылке — https://grizlicnc.com.ua/nema23. А мы изучим теорию, необходимую каждому, кто собирает свой станок.
Что такое nema23 и как расшифровать название
NEMA — это Ассоциация производителей электрооборудования (США), которая определила стандарт монтажных размеров для шаговых двигателей. Цифра 23 означает размер фланца в дюймах, делённый на 10: 2,3 дюйма = 58,42 мм, но в метрической системе — 56×56 мм. Важно: размер не определяет высоту двигателя (она может быть 40 мм, 56 мм или 100 мм).

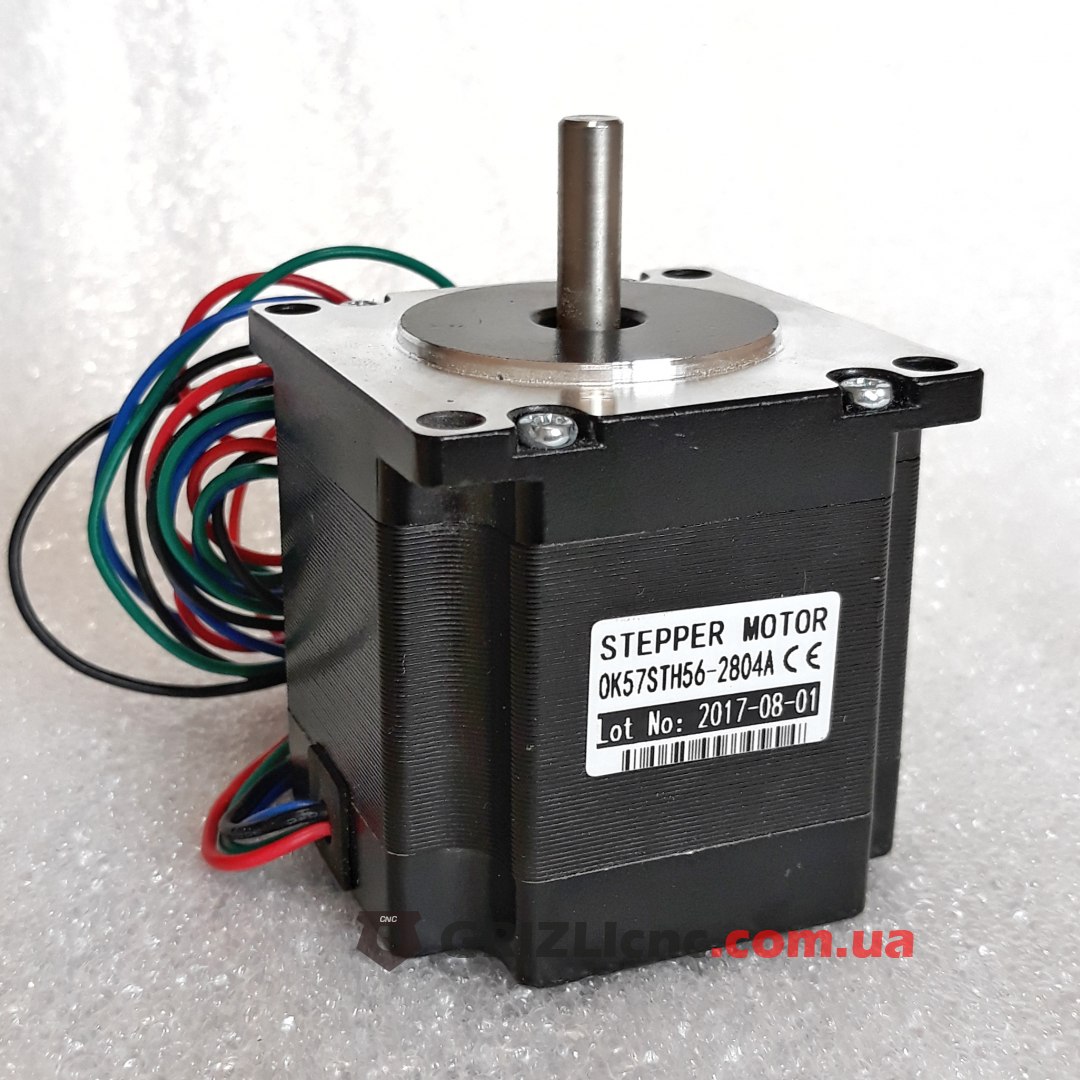

Конструктивные особенности nema23
Двигатель состоит из ротора с постоянными магнитами и статора с обмотками. Внутри 4 или 8 выводов (биполярный/униполярный). Вал имеет диаметр 6,35 мм (1/4 дюйма) или 8 мм. Корпус выполнен из анодированного алюминия. Шаговый угол — обычно 1,8° (200 шагов на оборот). Есть модели с микрошагом (0,9°), но они реже. Nema23 выдерживает ток до 4,5 ампер на фазу, что даёт удержавающий момент до 4-5 Н·м.
Основные параметры: момент, ток, сопротивление, индуктивность
При выборе обращайте внимание на: момент удержания (holding torque) — в Н·м. Для лёгкого 3D-принтера достаточно 2 Н·м, для фрезера по алюминию — 3-4 Н·м. Номинальный ток (А) — чем выше, тем горячее двигатель. Часто берут запас по току 30% для драйвера. Сопротивление обмотки (Ом) — влияет на нагрев. Индуктивность (мГн) — чем ниже, тем быстрее двигатель отрабатывает высокие обороты (но при низкой индуктивности падает момент на малых оборотах). Для резьбы по дереву оптимальна индуктивность 2-4 мГн.
Сравнение длин корпуса nema23 (стандартные)
Разные модели одной серии имеют разную длину магнитопровода: 40 мм (самый слабый), 56 мм (средний), 84 мм (мощный), 96 мм и 112 мм (редко, но бывают) . Чем длиннее статор, тем выше момент, но и вес больше (от 0,5 до 1,8 кг). Для настольного ЧПУ по дереву хватает 56-мм двигателя (момент ~2,2 Н·м). Для серьёзного фрезера по металлу берите 84 мм (3,5-4,5 Н·м).
Как выбрать драйвер и блок питания для nema23
Шаговый двигатель сам по себе не работает — нужен контроллер (драйвер), который подаёт импульсы тока на обмотки. Ошибка в подборе драйвера ведёт к потере шагов и перегреву.
Драйвер: важны тип, напряжение и микрошаг
Для Nema23 рекомендуются драйверы на базе чипов TB6600 или DM542. TB6600 дешевле, но даёт максимум 4,2 А и 32 микрошага. DM542 дороже, но работает с током до 5,6 А, напряжением до 50 В и обеспечивает 128 микрошагов — плавность хода выше. Напряжение питания драйвера должно быть в 10-20 раз выше номинального напряжения двигателя (чтобы преодолеть индуктивность). Стандарт: 24-36 В для обычных, 48-60 В для мощных моделей. Не подавайте 24 В на двигатель с напряжением 2 В — драйвер преобразует, но эффективность упадёт.
Блок питания: суммарная мощность
Посчитайте: для 3 двигателей Nema23 с током 4А на фазу при напряжении 36 В нужен блок питания с запасом 30%. Формула: P = (ток_двигателя * коэфф 0.7) * напряжение * количество_двигателей * 1.3. Получится ~ (4*0.7*36*3)*1.3=393 Вт. Блок питания можно купить импульсный на 36В 400Вт. Важно: никогда не используйте компьютерный ATX на 12В — не хватит напряжения для вращения на высоких оборотах.
Схема подключения: биполярная/униполярная
Nema23 обычно подключают биполярно (используют все 4 вывода, переключая полярность). Драйвер TB6600 имеет клеммы A+, A-, B+, B-. Цвета проводов: в основном A: чёрный/зелёный, B: красный/синий. Но лучше уточнить в даташите. Если двигатель на 6 или 8 выводов, можно соединить последовательно (для момента на низах) или параллельно (для скорости). Для ЧПУ чаще выбирают параллельное (больше скорость).
Применение шаговых двигателей nema23 в проектах
Благодаря балансу цены и мощности Nema23 используют в самых разных самодельных устройствах. Вот три самых популярных сценария.
3d принтер большого объема (400×400 мм)
Для дельты или портального принтера с массивной кареткой нужен двигатель с моментом не менее 2,5 Н·м, иначе пропуски шагов при быстрых перемещениях. Nema23 на 56 мм отлично справляется с весом 3 кг. Драйвер — TMC2209 или DM542 (последний тише). Микрошаг 1/16. Скорость 80-100 мм/с — надёжно.
Фрезерный станок чпу по дереву и пластику
Самый частый случай. Ось X и Y — по 2 двигателя Nema23 84 мм, ось Z — один 84 мм. Момент на оси Z критичен для удержания веса шпинделя (обычно 5-8 кг). Драйвер — DM542, напряжение 48 В. Шаг винта ШВП 5 мм даёт усилие до 500-600 кг при движении — достаточно для мягких металлов.
Роботизированные манипуляции (манипуляторы, scara)
Nema23 ставится в небольшие роботы-руки с грузоподъемностью до 5 кг. Здесь важна плавность хода, поэтому берут мотор с 0,9° и драйвер с микрошагом 1/256. Нужен энкодер или просто позиционирование по шагам? Если без обратной связи, то при перегрузке шаги будут потеряны — для робота недопустимо. Лучше добавить концевики.
Сравнение популярных моделей nema23 (таблица)
Приведём характеристики усреднённых моделей разной длины.
| Длина корпуса (мм) | Ток на фазу (А) | Сопротивление обмотки (Ом) | Индуктивность (мГн) | Момент удержания (Н·м) | Вес (кг) | Типичная цена (руб) |
|---|---|---|---|---|---|---|
| 40 | 2,8 | 1,2 | 2,5 | 1,2 | 0,45 | 1800-2500 |
| 56 | 3,0 | 1,5 | 3,0 | 2,2 | 0,75 | 2200-3200 |
| 84 | 4,0 | 0,8 | 4,5 | 3,5 | 1,15 | 3500-4500 |
| 96 (редкая) | 4,5 | 0,6 | 6,0 | 4,2 | 1,45 | 5000-7000 |
Заключение: как не разориться на шаговиках
Nema23 — оптимальный типоразмер для большинства проектов, где требуется нечто среднее между слабыми Nema17 и монструозными Nema34. При покупке обращайте внимание на длину корпуса: для лёгких 3D-принтеров можно брать 40 мм, для столов с большим рабочим полем — 56 мм, для фрезеров по металлу — 84 мм. Обязательно подбирайте драйвер с запасом по току и напряжению, иначе потеряете производительность. Не покупайте китайские «ноунейм» моторы без даташита — вы не узнаете реальную индуктивность, и не сможете настроить драйвер правильно. А перегрев приведёт к размагничиванию ротора. И помните: шаговый двигатель без обратной связи не подходит для задач, где пропуск шага критичен (медицина, точная обработка калибров). Для остальных 90% случаев Nema23 — отличный друг.
