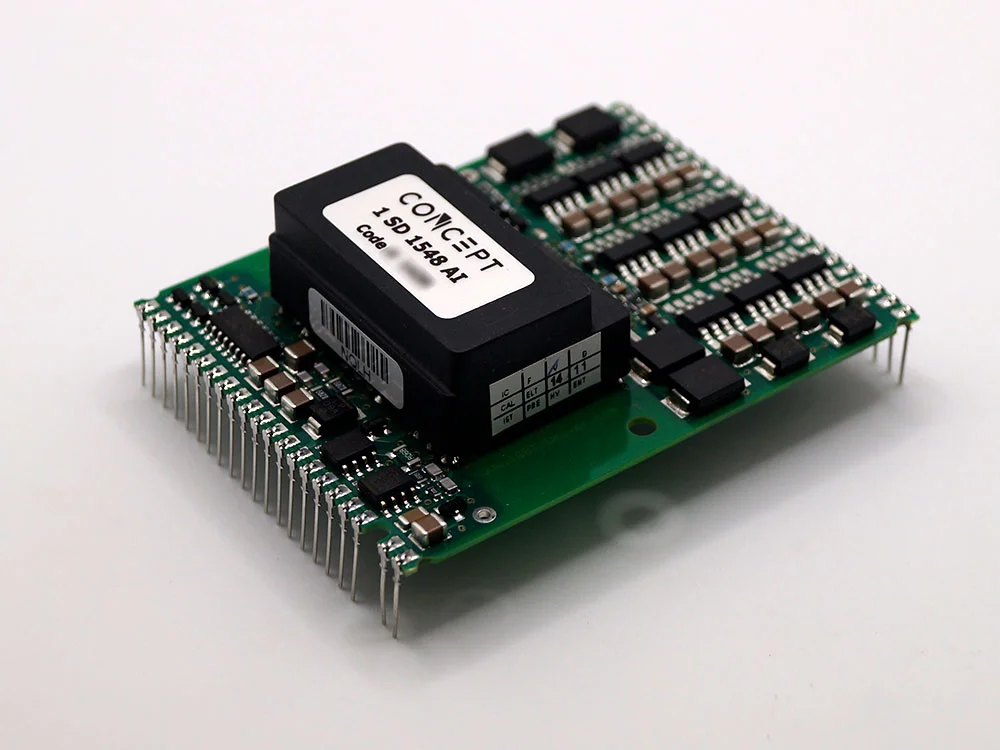

В мире современной электроники, где эффективность, компактность и высокая производительность играют ключевую роль, транзисторы IGBT (Insulated Gate Bipolar Transistor) занимают особое место. Эти полупроводниковые приборы стали настоящим прорывом, позволив создавать более мощные, надежные и экономичные преобразователи энергии. Однако, чтобы раскрыть весь потенциал IGBT-транзисторов, необходимы специализированные устройства – драйверы. Правильный драйвер IGBT-транзистора – это залог стабильной работы, долговечности и максимальной производительности вашей схемы.
Природа IGBT-транзисторов: синергия MOSFET и биполярного транзистора
IGBT-транзистор представляет собой уникальное гибридное устройство, которое сочетает в себе лучшие качества двух других типов транзисторов: MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) и биполярного транзистора с изолированным затвором. Это слияние технологий позволило создать компоненты, обладающие высоким входным сопротивлением MOSFET-ключей и низким напряжением насыщения биполярных транзисторов. Понимание принципов работы IGBT является отправной точкой для выбора и использования соответствующих драйверов.
Структура и принцип работы: как это устроено
IGBT-транзистор состоит из четырех слоев полупроводника (p-n-p-n) и имеет три вывода: затвор (Gate), коллектор (Collector) и эмиттер (Emitter). Управление током осуществляется подачей напряжения на затвор. Когда на затвор подается положительное напряжение (относительно эмиттера), в области канала образуется инверсионный слой, аналогичный MOSFET-транзистору. Это уменьшает сопротивление между коллектором и эмиттером, позволяя протекать большому току. В отличие от MOSFET, в IGBT ток эмиттера поддерживается за счет инжекции носителей заряда из p-слоя, что обеспечивает низкое напряжение насыщения и высокую эффективность при больших токах.
- Затвор (Gate): Управляет открытием и закрытием транзистора.
- Коллектор (Collector): Основной вывод, через который проходит ток.
- Эмиттер (Emitter): Второй основной вывод, также участвующий в прохождении тока.
- Структура p-n-p-n: Основа для формирования канала проводимости.
Преимущества IGBT: почему они так популярны
IGBT-транзисторы обладают рядом существенных преимуществ, которые делают их незаменимыми во многих областях электроники:
- Высокая мощность: Способны коммутировать большие токи и напряжения, что важно для силовых приложений.
- Низкое напряжение насыщения: Обеспечивает меньшие потери энергии при включенном состоянии по сравнению с биполярными транзисторами.
- Высокое входное сопротивление: Требует минимального тока управления для переключения, что упрощает схему драйвера.
- Устойчивость к коротким замыканиям: Имеют более высокую устойчивость к перегрузкам, чем MOSFET.
- Быстрое переключение: Обеспечивают высокую частоту коммутации, что важно для современных преобразователей.
Эти характеристики делают IGBT идеальным выбором для инверторов, преобразователей частоты, сварочных аппаратов, источников бесперебойного питания и многих других силовых устройств.
Роль драйвера IGBT-транзистора: ключ к стабильной работе
IGBT-транзистор – это мощный компонент, но сам по себе он не может эффективно функционировать. Для его корректного управления и защиты требуется специализированное устройство – драйвер. Драйвер IGBT отвечает за формирование управляющих сигналов, обеспечение необходимой скорости переключения, изоляцию силовых цепей от цепей управления и защиту транзистора от опасных перегрузок.
Формирование управляющих сигналов: точность и скорость
Драйвер IGBT должен уметь подавать на затвор транзистора импульсы правильной формы, амплитуды и длительности. Для быстрого открывания и закрытия IGBT применяются специальные схемы, которые могут обеспечить как подачу высокого напряжения для полного включения, так и быстрое снятие заряда с затвора для выключения. Скорость переключения критически важна для минимизации потерь энергии во время коммутации. Чем быстрее транзистор переходит из одного состояния в другое, тем меньше времени он проводит в области максимальных потерь.
Ключевые аспекты формирования сигналов:
- Яркость пикового тока затвора: Для быстрого заряда емкости затвора.
- Плавное переключение: Ограничение скорости нарастания и спада напряжения для снижения электромагнитных помех.
- Снятие заряда: Эффективное удаление остаточного заряда для быстрого закрытия.
Гальваническая развязка: безопасность и защита
Одна из важнейших функций драйвера IGBT – обеспечение гальванической развязки между высокопотенциальной силовой цепью и низковольтной цепью управления. Это предотвращает попадание опасных напряжений на управляющую электронику и обеспечивает безопасность как для самого устройства, так и для обслуживающего персонала. Развязка может быть реализована с помощью:
- Оптических изоляторов (оптронов): Использование светового сигнала для передачи управляющей информации.
- Трансформаторной развязки: Применение высокочастотных трансформаторов для передачи сигналов.
- Емкостной развязки: Использование конденсаторов для изоляции.
Правильная гальваническая развязка является обязательным требованием при проектировании силовых электронных устройств.
Защитные функции: забота о долговечности транзистора
IGBT-транзисторы, несмотря на свою мощность, чувствительны к различным неблагоприятным условиям. Драйвер оснащается функциями защиты, которые предотвращают выход транзистора из строя:
- Защита от перегрузки по току: Отключение транзистора при превышении допустимого тока.
- Защита от перегрева: Отключение при достижении критической температуры.
- Защита от пониженного напряжения питания: Предотвращение некорректной работы при недостаточном питании драйвера.
- Защита от пробоя затвора: Контроль напряжения на затворе для предотвращения его повреждения.
Реализация этих защит значительно повышает надежность всей системы.
Типы драйверов IGBT: выбор оптимального решения
Существует множество типов драйверов IGBT, каждый из которых предназначен для решения определенных задач и обладает своими особенностями. Выбор конкретного драйвера зависит от мощности транзистора, требуемой частоты коммутации, условий эксплуатации и других факторов.
Интегральные драйверы: компактность и простота
Интегральные драйверы – это готовые микросхемы, которые содержат в себе все необходимые компоненты для управления IGBT-транзистором: схемы формирования импульсов, гальваническую развязку, защитные функции. Они удобны в использовании, занимают мало места на печатной плате и значительно упрощают процесс разработки. Такие драйверы идеально подходят для серийного производства и применений, где важны компактность и быстрота интеграции.
- Применение: Преобразователи частоты, источники питания, сварочное оборудование.
- Преимущества: Компактность, простота подключения, встроенные функции защиты.
- Недостатки: Ограниченная гибкость настройки, возможна высокая цена.
Дискретные драйверы: гибкость и кастомизация
Дискретные драйверы собираются на основе отдельных электронных компонентов: транзисторов, резисторов, конденсаторов, оптронов. Такой подход позволяет добиться максимальной гибкости в настройке параметров, оптимизировать работу под конкретные условия и добиться наилучших характеристик. Дискретные драйверы часто используются в научно-исследовательских проектах, кастомных разработках и там, где требуется предельная производительность.
Компоненты дискретного драйвера:
- Силовые транзисторы: Для формирования мощных импульсов.
- Оптопары: Для гальванической развязки.
- Резисторы и конденсаторы: Для точной настройки времени переключения.
- Схемы защиты: Реализованные на логических элементах или микроконтроллерах.
Драйверы для многокристальных модулей
Современные силовые модули часто содержат в себе несколько IGBT-транзисторов, объединенных на одной подложке. Для управления такими модулями требуются специализированные драйверы, способные корректно управлять каждым транзистором индивидуально или группой транзисторов. Такие драйверы часто имеют более сложную конструкцию и дополнительные функции, например, для балансировки нагрузки между кристаллами.
Особенности драйверов для модулей:
- Управление несколькими IGBT-транзисторами.
- Обеспечение равномерного распределения нагрузки.
- Расширенные функции диагностики и защиты.
Особенности выбора и установки драйвера IGBT
Правильный выбор и аккуратная установка драйвера – залог долгой и бесперебойной работы вашей силовой установки.
Параметры выбора: что нужно учитывать
При выборе драйвера IGBT следует обратить внимание на следующие параметры:
- Напряжение и ток IGBT-транзистора: Драйвер должен соответствовать характеристикам коммутируемого транзистора.
- Частота коммутации: Скорость переключения драйвера должна соответствовать требуемой частоте работы.
- Тип гальванической развязки: Выбор зависит от уровня напряжения и требований к безопасности.
- Наличие и типы защитных функций: Убедитесь, что драйвер обеспечивает необходимую защиту.
- Напряжение питания драйвера: Убедитесь, что у вас есть источник напряжения для питания самого драйвера.
- Размеры и форм-фактор: Для удобства монтажа в корпусе устройства.
Монтаж и подключение: важные нюансы
Неправильный монтаж может привести к выходу из строя как драйвера, так и самого IGBT-транзистора. Важно:
- Соблюдать полярность подключения: Неправильное подключение питания или сигналов может вызвать повреждение.
- Использовать короткие и широкие проводники: Для силовых цепей, чтобы минимизировать индуктивность и сопротивление.
- Обеспечить надежный контакт: Плохой контакт может привести к перегреву и нестабильной работе.
- Правильно расположить компоненты: Для минимизации электромагнитных помех и теплоотвода.
- Проверять соединения перед подачей питания: Во избежание коротких замыканий.
Рекомендуется всегда сверяться с технической документацией (datasheet) на конкретный драйвер и IGBT-транзистор.
Заключение
IGBT-транзисторы – это передовые компоненты, открывающие новые возможности в области силовой электроники. Однако их полный потенциал раскрывается только при использовании правильно подобранного и настроенного драйвера. Драйвер IGBT – это не просто усилитель сигнала, а комплексное устройство, обеспечивающее корректное управление, высокую производительность, безопасность и долговечность силовых цепей. Понимание принципов работы IGBT, ролей и типов драйверов, а также внимание к деталям при выборе и установке позволяют создавать надежные и эффективные электронные устройства, отвечающие требованиям современных технологий.
