Когда речь заходит о домашней электрике или промышленном оборудовании, каждый из нас хочет быть уверенным в безопасности и надежности электросистемы. Одна из ключевых деталей, которая отвечает за сохранность электрической сети и защиту приборов — это автоматические выключатели с защитой от перегрузки. Они позволяют предотвратить короткие замыкания, перегрев проводки и избежать пожаров. Но как выбрать подходящий автоматический выключатель? Как правильно установить его, чтобы защищать свою систему эффективно и надежно? В этой статье мы подробно разберем, что такое автоматические выключатели с защитой от перегрузки, как их правильно подбирать и монтировать.
Что такое автоматический выключатель с защитой от перегрузки?
Основные функции и назначение
Автоматический выключатель — это специальный электроприбор, который автоматически разрывает цепь при появлении опасных режимов работы, таких как перегрузка или короткое замыкание. Его основная задача — защитить электропроводку и подключенные устройства от повреждений, вызванных избыточным током.
Часто люди путают автомат с обычным выключателем света, который мы используем ежедневно — на самом деле это разные вещи. Обычный выключатель просто размыкает цепь вручную, а автоматический выключатель делает это сам, если ток превышает заданный безопасный уровень.
Виды защиты в автоматах
Самая распространенная и важная функция — защита от перегрузки. Перегрузка возникает, когда нагрузка на цепь превышает номинальную мощность, что приводит к нагреву проводки и риску возгорания. Автоматический выключатель с защитой от перегрузки распознает такой ток и размыкает цепь вовремя.
Кроме того, современные автоматы часто имеют комбинированную защиту — от перегрузки и от короткого замыкания. Это два разных явления, но оба очень опасны, и правильный автомат способен реагировать на любое из них.
Как выбрать автоматический выключатель: важные критерии
Выбор автоматического выключателя — это не просто покупка любого устройства с подходящим номиналом. Есть несколько важных параметров, которые надо обязательно учитывать, чтобы обеспечить полную безопасность и долгую службу.
Номинальный ток
Первый и самый главный параметр — это номинальный ток. Он показывает, какой максимальный ток может проходить через выключатель без срабатывания. Например, если в цепь подается напряжение 220 В, а нагрузка потребляет ток 16 А, то автомат с номиналом 16А будет оптимальным.
Очень важно не выбирать автомат с номиналом слишком высоким относительно нагрузки — так он не защитит от перегрузки. И наоборот, слишком маленький номинал приводит к частым срабатываниям без реальной необходимости.
Характеристика срабатывания (тип автомата)
Автоматические выключатели классифицируются по типу своей характеристики, которая определяет время срабатывания при разных уровнях перегрузки. Обычно применяются типы B, C и D.
- Тип B: срабатывает при токе 3–5-кратном номинальном. Используется в домашних условиях и для освещения.
- Тип C: срабатывает при токе 5–10-кратном номинальном, подходит для бытовой техники и небольшого промышленного оборудования.
- Тип D: срабатывает при 10–20-кратном токе, предназначен для мощных промышленных нагрузок, например, электродвигателей.
Выбор типа напрямую зависит от характера нагрузки. Очень важно не ошибиться, иначе может быть либо частое ложное срабатывание, либо, наоборот, недостаточная защита.
Количество полюсов
Автоматы бывают однополюсными, двухполюсными, трехполюсными и даже четырехполюсными. Количество полюсов зависит от типа электросети и схемы подключения.
Для однофазных сетей обычно используют однополюсные или двухполюсные автоматы (если требуется отключение и нуля). В трехфазных системах применяются трехполюсные автоматы, чтобы отключать все фазы одновременно. Важно правильно определить, сколько полюсов нужно, чтобы обеспечить полноценную защиту.
Выдерживаемый ток короткого замыкания
Этот параметр показывает, какой максимальный ток короткого замыкания может автоматически выключатель «пережить» без повреждений. Задача — подобрать устройство с выдерживаемым током, соответствующим или превышающим возможные аварийные токи в вашей сети.
Если выключатель не выдержит аварийный ток, он может не сработать или выйти из строя, что опасно для всей системы и людей.
Разновидности автоматических выключателей
Автоматические выключатели отличаются по своему назначению, конструкции и способу установки. Рассмотрим основные типы, с которыми можно встретиться при покупке.
Пластинчатые и модульные автоматы
Пластинчатые автоматы чаще встречаются в старых электрощитах, они крупнее и занимают много места. Современная тенденция — использовать модульные автоматы, которые компактнее и устанавливаются на дин-рейку. Модульные автоматы удобнее для обслуживания и замены, и они имеют более широкий функционал.
Автоматы с электронной защитой
Это более продвинутые модели, которые могут контролировать параметры тока с высокой точностью и иметь разные режимы работы. Такие выключатели часто применяются в автоматизированных системах и промышленности, но для квартиры или небольшого бизнеса они могут быть избыточными и дороже.

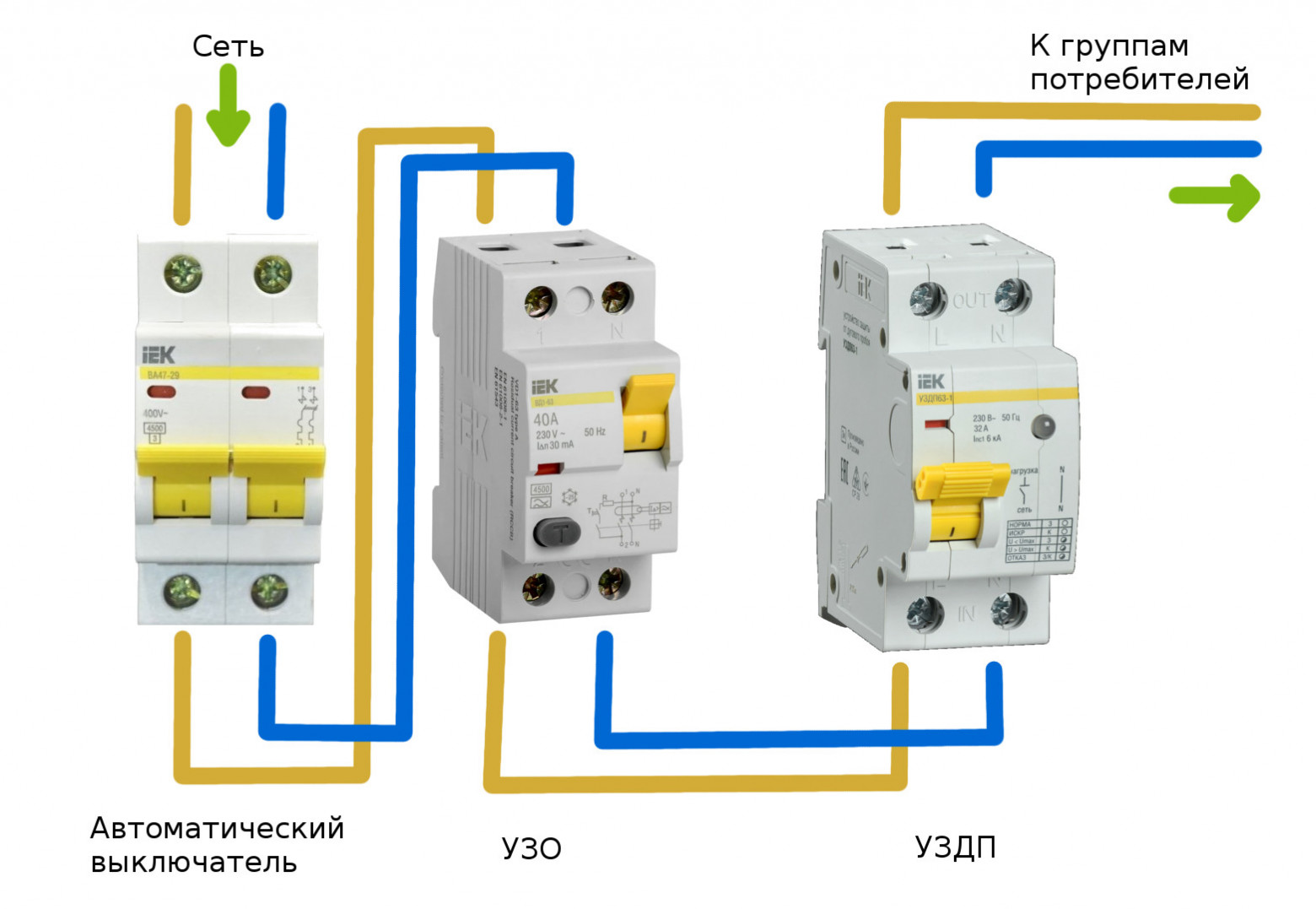

Автоматы с дифференциальной защитой (УЗО, дифавтоматы)
Это отдельная категория устройств, которые объединяют традиционный автомат с защитой отключения по току утечки. Они предназначены для защиты от поражения электрическим током и предотвращения аварий по причине утечек тока.
Для повышения безопасности очень рекомендуют устанавливать именно такие комбинированные устройства в жилых помещениях.
Как правильно установить автоматический выключатель
Выбор автомата — половина дела. Правильный монтаж гарантирует, что устройство будет работать корректно и обеспечивать качественную защиту.
Подготовка к установке
Перед началом работ обязательно обесточьте электрическую сеть, к которой планируете подключать автомат. Никогда не работайте под напряжением — это опасно для жизни.
Для установки потребуется отвертка, тестер напряжения, возможно, пассатижи и изолента. Убедитесь, что у вас есть защитные средства — перчатки и безопасная обувь.
Монтаж на дин-рейку
Современные автоматы обычно фиксируются на дин-рейку — специальный профиль внутри электрощитка. Монтаж выглядит просто — устройство защелкивается на рейке до щелчка.
Подключение проводов
Очень важно правильно подключать провода к автомату. Входящий провод должен быть надежно закреплен в верхний клеммный зажим автомата, а выходящий — в нижний. Для однополюсных автоматов обычно подключают фазу, ноль идет мимо автомата напрямую в распределительный щит (если не используется двухполюсный автомат).
Проверка правильности подключения
Перед включением проверьте, что все клеммы затянуты, провода не оголены и не касаются друг друга. Визуально осмотрите электрощиток на предмет повреждений. После включения сети воспользуйтесь тестером, чтобы проверить наличие напряжения на выходе автомата.
Основные ошибки при установке
- Подключение нуля вместо фазы — приведет к неправильной работе автомата и снижению его защитных функций.
- Ослабленные клеммы — источник нагрева и возможных искр.
- Отсутствие заземления — опасное состояние для дома и владельцев.
Таблица: Как выбрать автоматический выключатель для разных нагрузок
| Тип нагрузки | Номинальный ток (А) | Тип автомата (характеристика) | Количество полюсов | Пример оборудования |
|---|---|---|---|---|
| Освещение и розетки бытовые | 10-16 | B | 1 | Лампы, бытовые приборы малой мощности |
| Мощная бытовая техника | 16-25 | C | 1 или 2 | Стиральная машина, электроплита |
| Насосы и компрессоры | 20-40 | D | 1 или 3 | Электродвигатели, насосные установки |
| Трехфазные системы | от 16 и выше | C или D | 3 | Промышленное оборудование |
Советы по выбору и эксплуатации автоматов
- Покупайте автоматы только проверенных производителей — это гарантия качества и надежности.
- Перед покупкой измерьте ток нагрузки и учтите возможные пиковые значения.
- Записывайте параметры всех автоматов при монтаже — так будет проще обслуживать систему.
- Регулярно проверяйте электрощит и автоматы на наличие повреждений и пыли.
- Обращайтесь к специалистам, если не уверены в правильности выбора или монтажа.
Заключение
Выбор и установка автоматических выключателей с защитой от перегрузки — одна из важнейших задач для обеспечения безопасности электрической системы как в бытовых условиях, так и в промышленности. Правильно подобранный автомат не только спасет оборудование, но и поможет избежать пожара и других аварий.
Подходите к этому вопросу ответственно: внимательно изучайте характеристики, правильно рассчитывайте нагрузку, учитывайте особенности своих электросетей и всегда соблюдайте правила монтажа. Не забывайте, что иногда лучше обратиться за помощью к профессионалам, чтобы быть полностью уверенным в надежности и безопасности вашей электросистемы.
Надеюсь, теперь вы чувствуете себя гораздо увереннее в вопросах выбора и установки автоматических выключателей с защитой от перегрузки. Берегите себя и свое имущество от электрических опасностей!
